Furadeira de coluna (furadeira de bancada) construída em casa


FURADEIRA DE BANCADA



O aproveitamento de peças de utensílios domésticos pode facilitar a produção de máquinas de baixo custo que visam facilitar o dia-a-dia no trabalho.

                                                                                                                         Ivan Gouveia



CARACTERÍSTICAS PRINCIPAIS

Altura: 730mm

Largura máxima: 280mm (na altura do motor)

Motor: 1/4 cv (Aproveitado de tanquinho de lavar) x 1800rpm x 110v

Velocidades: 1 (1500rpm)

Mandril: 1,5mm - 13mm

Curso do eixo do mandril: 80mm

Curso de deslocamento da base de trabalho: 300mm

Base de trabalho: giratória e com ajuste de coordenadas.

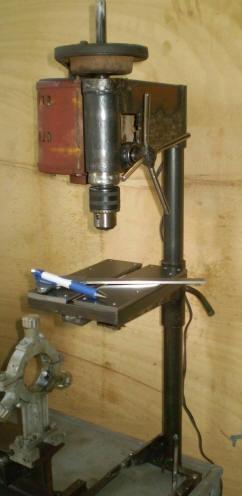

Furadeira de bancada (coluna) pronta







CONSTRUÇÃO

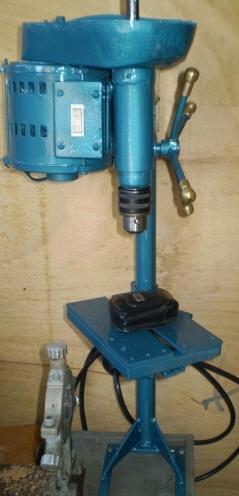

Furadeira de bancada (coluna) em construção



Furadeira de bancada (coluna) detalhada

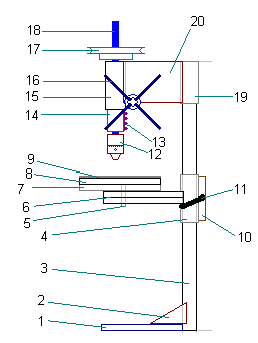

1 - Base feita de um quadro de cantoneira de 1/8", largura 140mm e comprimento 200mm.



2 - Chapa triangular de reforço de ferro de 6mm de espessura, 60mm de altura e 100mm de base.





3 - Coluna feita em tubo de ferro de 50mm externo, 35mm interno e 650mm de comprimento





4 - Sustentação da base de trabalho feita de tubo de ferro de 60mm externo, 50mm interno e 120mm de comprimento





5 - Duas chapas de ferro de 6mm de espessura, 115mm de comprimento e 20mm de largura para prender a fixação da base de trabalho no eixo coluna

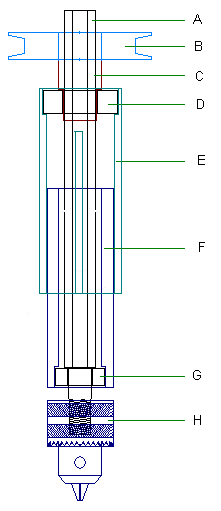

DETALHAMENTO DO CONJUNTO DE FIXAÇÃO DO MANDRIL



A - Eixo de ferro sextavado de 12mm de diâmetro, 250mm de comprimento (compreendendo 18mm de rebaixamento para o rolamento (G) e 18mm de rosca para a fixação do mandril. Peça de número 18, na seção anterior.





B - Polia do eixo do mandril com 120mm de diâmetro. Pode ser qualquer polia de cerca de 120mm de diâmetro. Esta veio do ferro velho, daquelas que vão junto à hélice do motor de carros.





C - Rotor de fixação da polia (B) através do qual o eixo do mandril se movimenta verticalmente. A figura da esquerda mostra a peça vista de frente e a da direita mostra a peça vista de lado.





A construção dessa peça passa pelas seguintes etapas:

i - Pega-se um pedaço de fero sextavado de 12mm de diâmento (do mesmo usado no eixo do mandril).



ii - Seis pedaços de ferro quadrado de 8mm por 60mm de comprimento são posicionados em volta do ferro sextavado (i) de acordo com as figuras abaixo:



iii - Os vãos entre esse seis pedaços de ferro quadrado devem ser preenchidos com solda elétrica, ficando igual a figura abaixo:





iv - Essa peça (iii) precisa ser torneada para ficar como a das figuras abaixo:









A figura da esquerda mostra a peça vista de frente e a da direita mostra a peça vista de lado. Não é preciso muita preocupação com o diâmetro externo dessa peça. Lembrando que o rebaixamento (20mm de diâmetro por por 16mm de comprimento) é para a fixação do rolamento (ver item D) e na parte mais grosa (30mm de diâmetro) se fixará a polia através de solda elétrica.

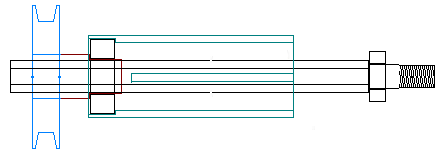

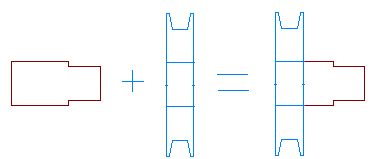

v - As figuras abaixo representam a visão lateral dessa peça (iv) já com a polia fixada.

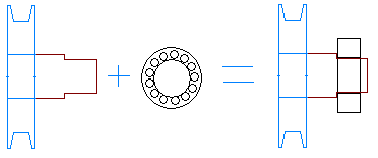

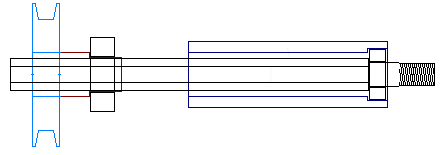

vi - As figuras abaixo representam a visão lateral dessa peça (v) já com o rolamento fixado.
D - Rolamento com 20mm de diâmetro interno, 44mm de diâmetro externo e 14mm de largura. Foi adquirido usado em oficina de ferramentas elétricas. Pode ter outras medidas, necessitando, assim, de algumas pequenas alterações no projeto.





E - Tubo de ferro de 120mm de comprimento, 50mm de diâmetro externo e 42mm de diâmetro interno. Precisa de abertura para fixação do rolamento (D) e de uma fenda de comprido para o encaixe da barra dentada que permite a movimentação vertical do mandril. Essa peça é soldada no conjunto de sustentação do motor.





F - Tubo de ferro de 120mm de comprimento, 42mm de diâmetro externo e 30mm de diâmetro interno. Precisa de abertura para fixação do rolamento (G) e de uma fenda de comprido para fixação da barra dentada que permite a movimentação vertical desta peça com o eixo do mandril.









G - Rolamento com 11,5mm de diâmetro interno, 32mm de diâmetro externo e 12mm de largura. Foi adquirido usado em oficina de ferramentas elétricas. Pode ter outras medidas, necessitando, assim, de algumas pequenas alterações no projeto.

H - Mandril de 1,5mm - 13mm com aperto por chave, mas outro tipo de mandril também pode ser usado.

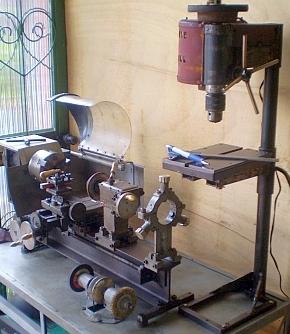

 Furadeira de bancada ao lado do mini-torno, ambos em construção.



Este material ainda está incompleto, mais detalhes serão acrescentados assim que for possível.

Obrigado pela compreensão.
