O ônibus CMA Flecha Azul

Os ônibus CMA do I ao VII foram ícones do transporte de passageiros no Brasil. Descendentes diretos dos dinossauros americanos, um dos traços mais marcantes de seu DNA são as chapas frisadas. Vindos com a passagem da Cometa (necessário dizer: uma passagem gloriosa), ficaram estampados na memória das pessoas, principalmente na região sudeste. Quer seja de quem sentou em suas confortáveis poltronas de couro legítimo, quer seja dos que deles dependeram indiretamente. Mas mesmo quem apenas os via de longe sabe bem o que é um dinossauro. Com seus 13,2m de comprimento e com distribuição harmônica das poltronas estava apto a oferecer conforto ao passageiro. O propulsor Scania o conduzia sobre o chassis 116BR com direito a suspensão a ar.

CMA (Companhia Manufatureira Auxiliar) é uma empresa que foi criada pela Viação Cometa para produzir seus próprios ônibus, uma vez que não havia, no Brasil, construtores de ônibus que suprissem sua demanda.







A miniatura do ônibus CMA Flecha Azul



Detalhes do projeto

Dimensões:

     Comprimento: 528mm

     Largura: 100mm (sem contar retrovisores)

     Altura total: 144mm

     Peso estimado: 1300g



Características gerais:

     Janelas com vidros móveis;

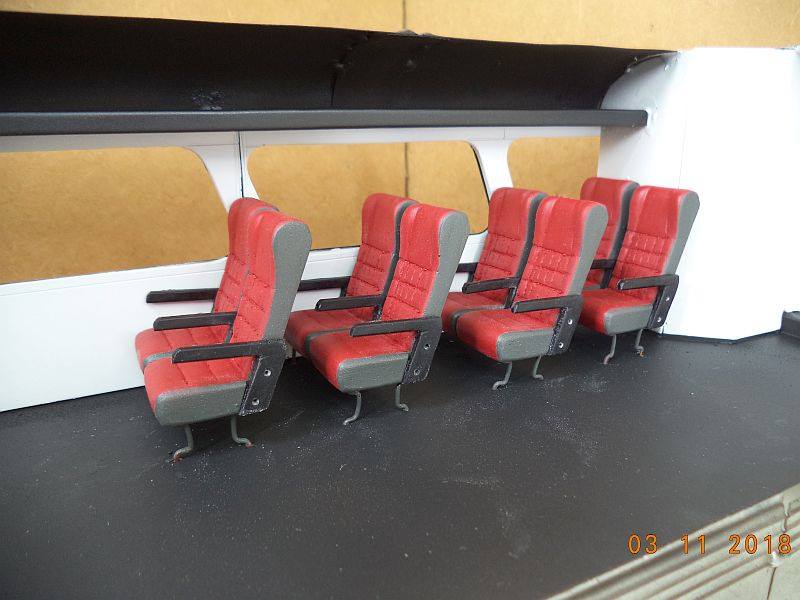

     Interior detalhado com revestimento do teto; porta pacotes; poltronas e sanitário;

     Chassis trem de força e suspensão bem detalhados;

     Pneus de borracha;

     Bagageiros e compartimento do motor abrem;

     Possibilidade (opcional) de conversão para sistema RC (rádio controlado)

Os modelos de ônibus CMA de III ao VII farão parte deste projeto



 Comentar
Comentários

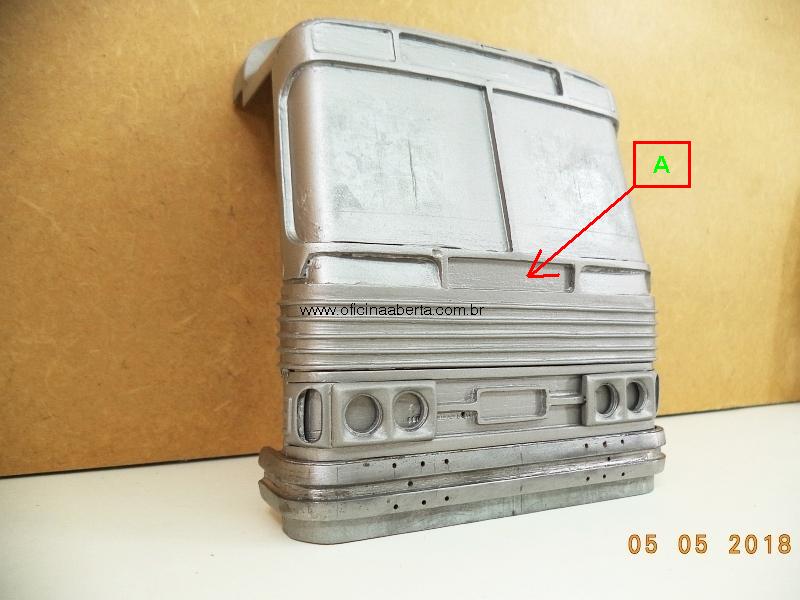

Estágio de modelagem do protótipo. (A) espaço deixado para ser preenchido com uma peça com as inscrições Scania ou Cometa em relevo.



 Comentar
Comentários

Estágio de modelagem do protótipo. Ainda serão feitas várias alterações nestas peças.



 Comentar
Comentários

Estágio de modelagem do protótipo. Ainda serão feitas várias alterações nestas peças.



 Comentar
Comentários

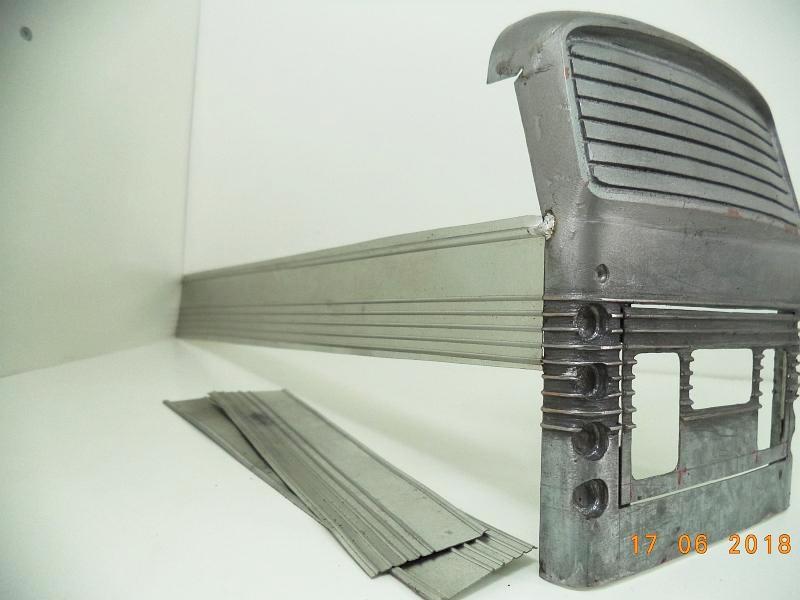

Os frisos nas chapas de alumínio nas laterais do ônibus CMA-SCANIA Flecha Azul são os detalhes que mais impressionam à primeira vista, mas são também um ponto crítico do projeto na hora da modelagem. O alinhamento, bem como a distância entre os frisos não são muito fáceis de se deixar com uma aparência agradável.
Foi desenvolvida uma máquina frisadora linear especilmente para este projeto.
Na foto está o resultado da primeira estampagem da parte superior da lateral ainda sem as guias de alinhamento na estampadora.



 Comentar
Comentários

Foi desenvolvida a estampadora do padrão da seção inferior da lateral do CMA. Desta estampagem serão recortadas as portas de bagageiros e outras peças que compõem a lateral abaixo do nível do assoalho. Este é o primeiro teste de estampagem sem a conclusão dos ajustes de guias de entrada e saída da estampadora.



 Comentar
Comentários

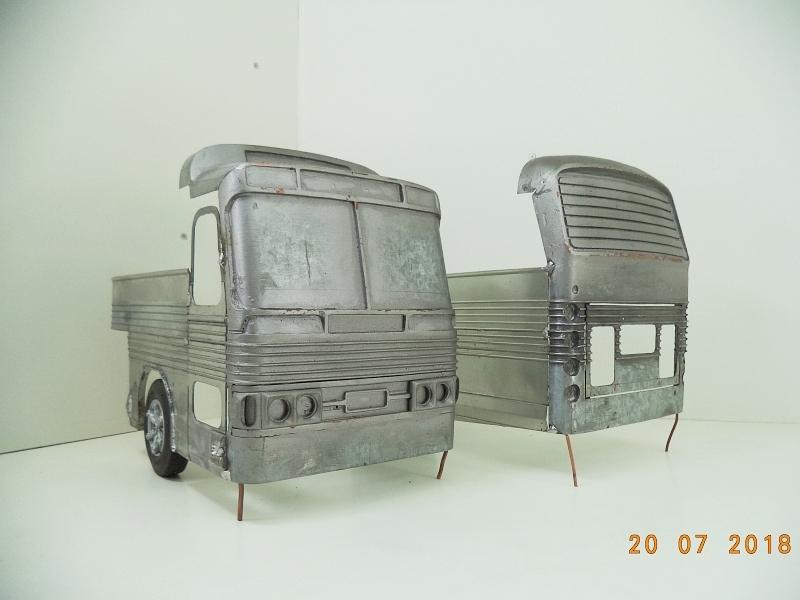

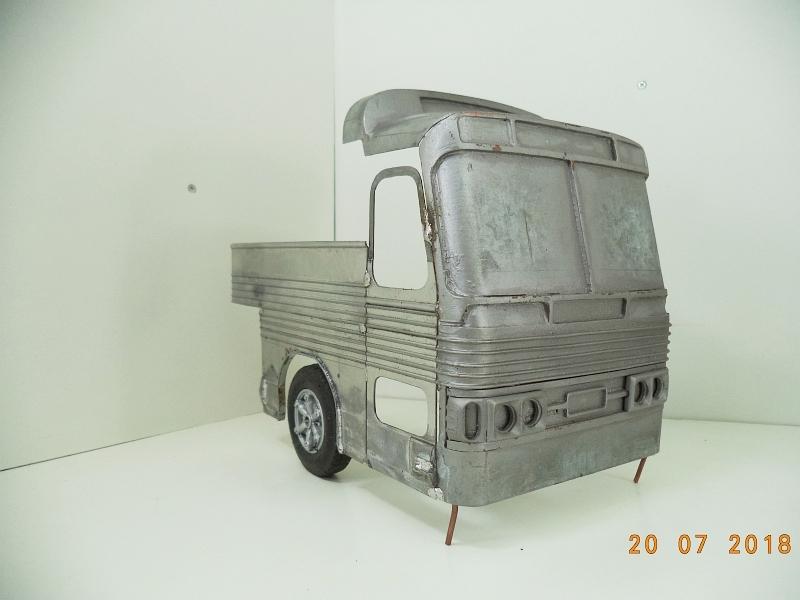

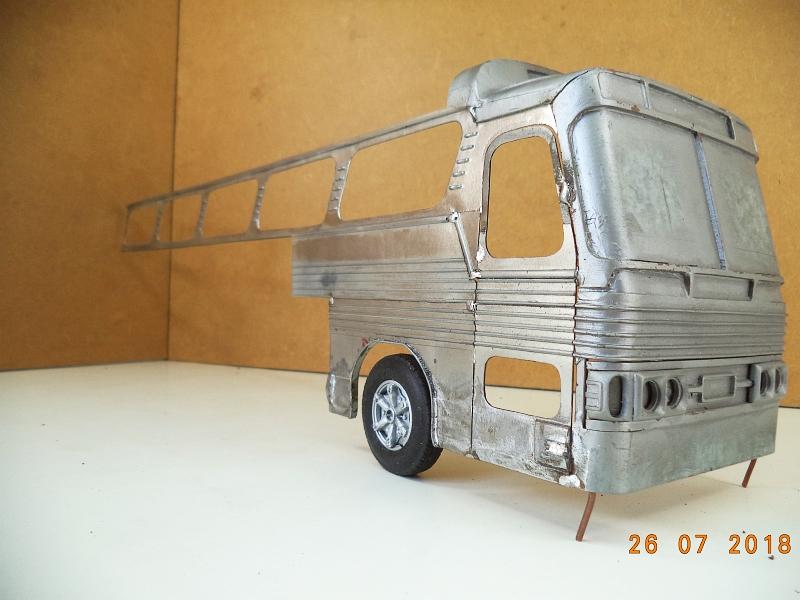

Ajustando dimensões da lateral direita parte frontal. As peças ainda estão sendo modeladas.



 Comentar
Comentários

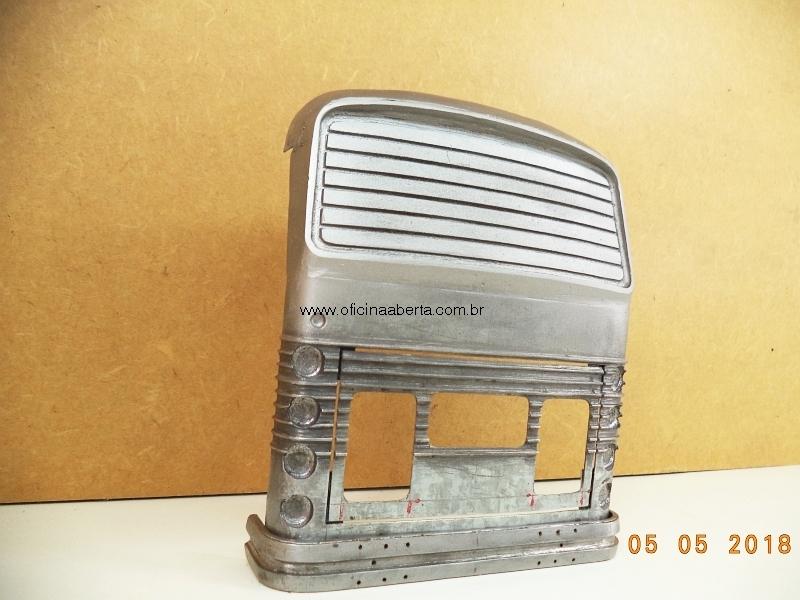

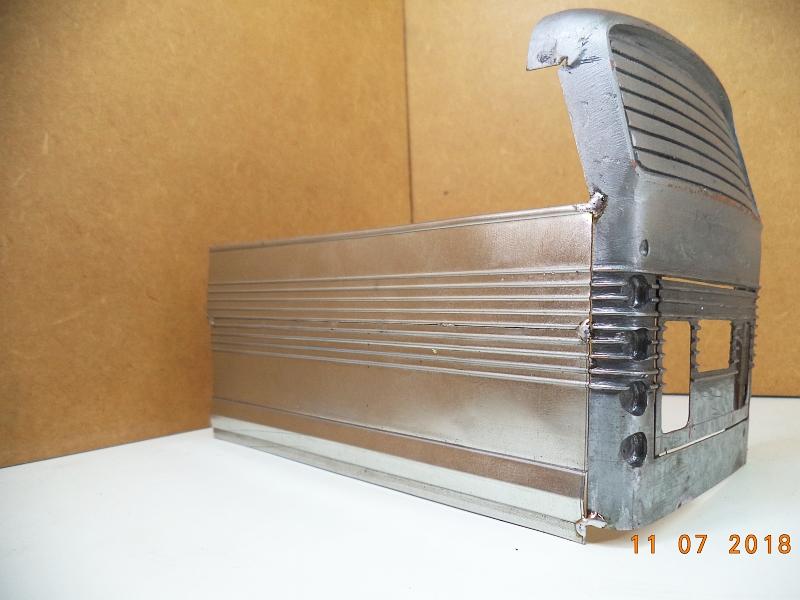

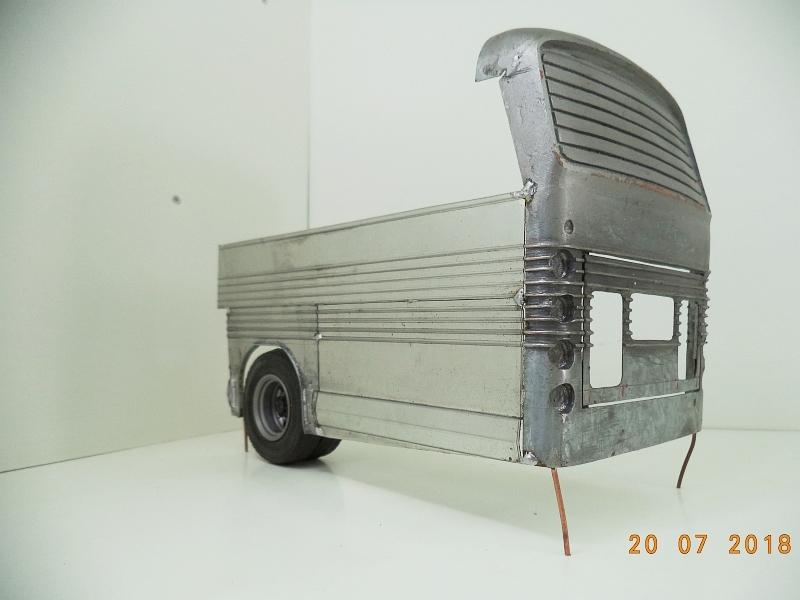

Ajustando dimensões da lateral esquerda parte traseira. As peças ainda estão sendo modeladas.



 Comentar
Comentários

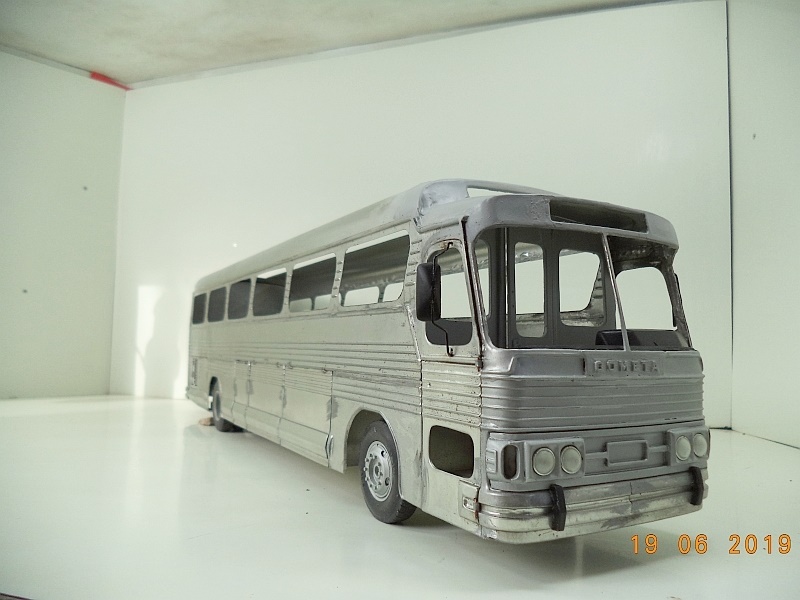

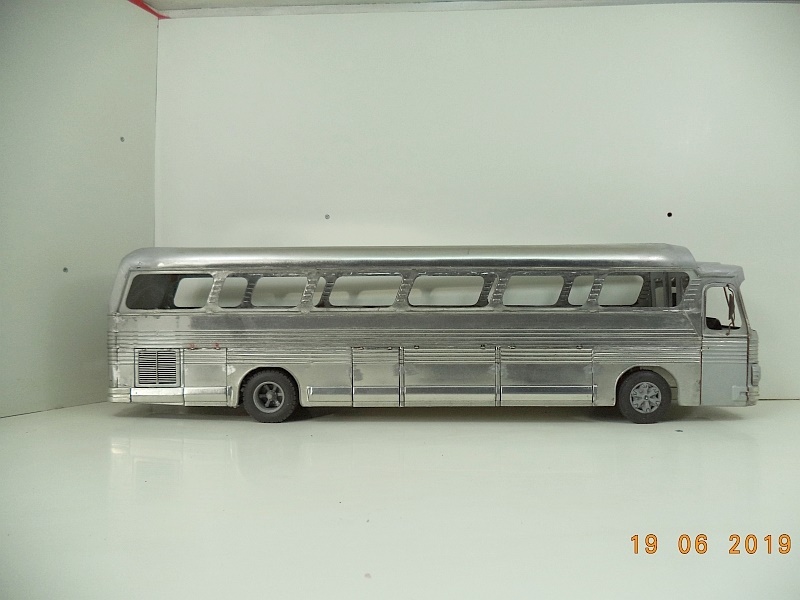

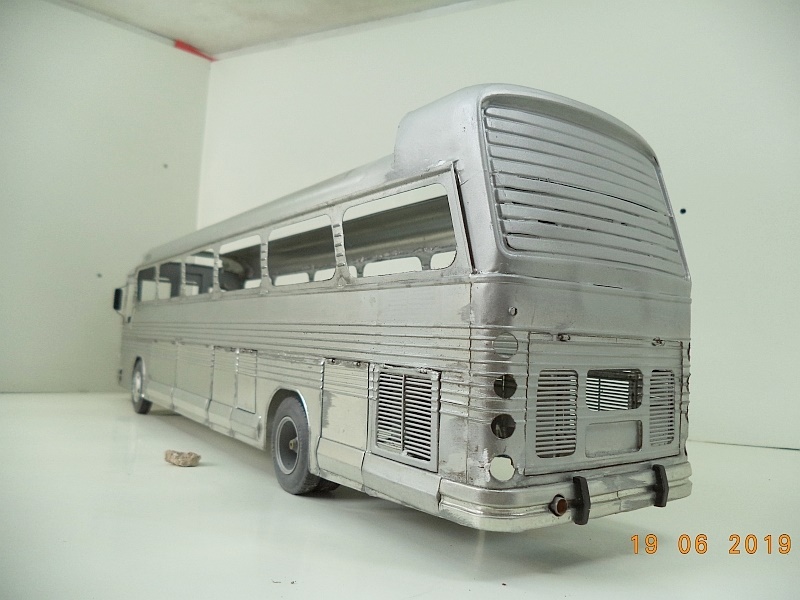

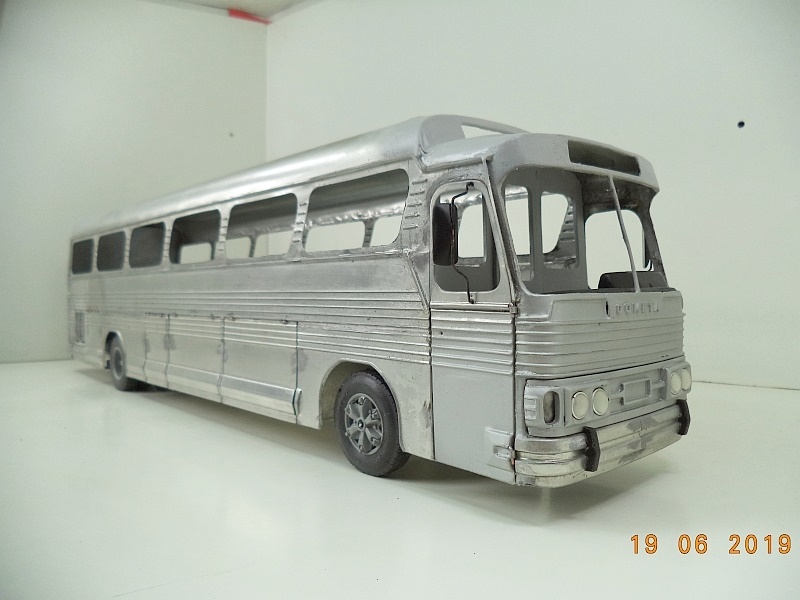

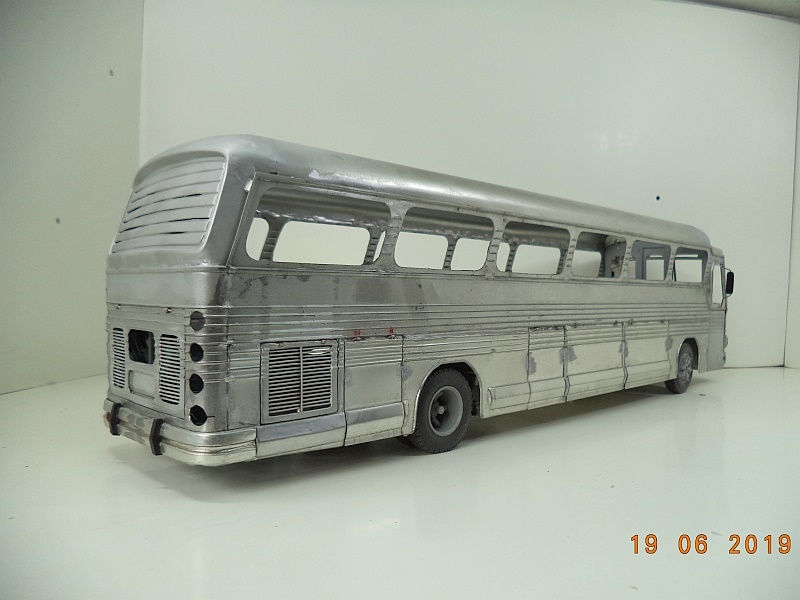

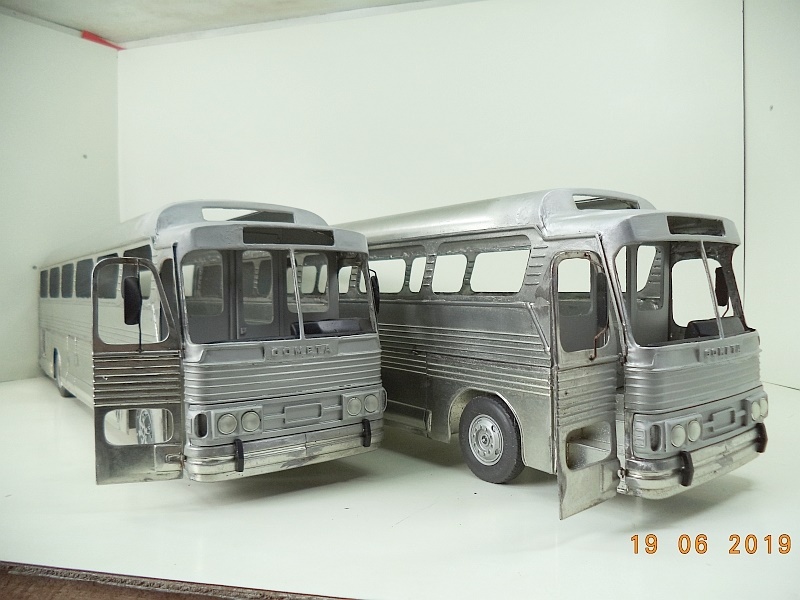

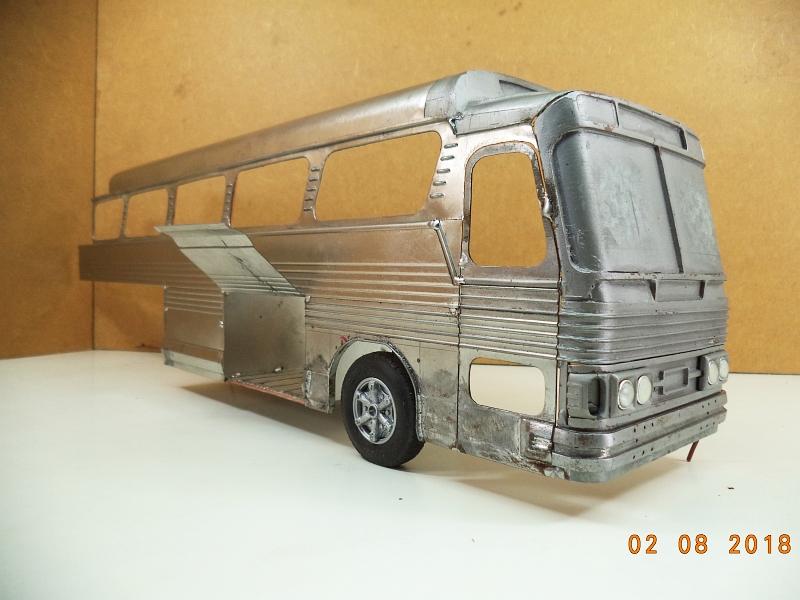

Foi feita mais uma montagem parcial visando conferir medidas e para dar noção de dimensões. Também tem o objetivo mostrar o andamento do projeto às pessoas que fizeram reserva da miniatura e às pessoas que, de alguma forma, estão acompanhando o desenvolvimento do projeto da miniatura do ônibus. A base do projeto é o CMA III e a janela na parte inferior da porta foi adicionada nesta montagem para que se possa vislumbrar o resultado nas versões do CMA IV em diante.



 Comentar
Comentários

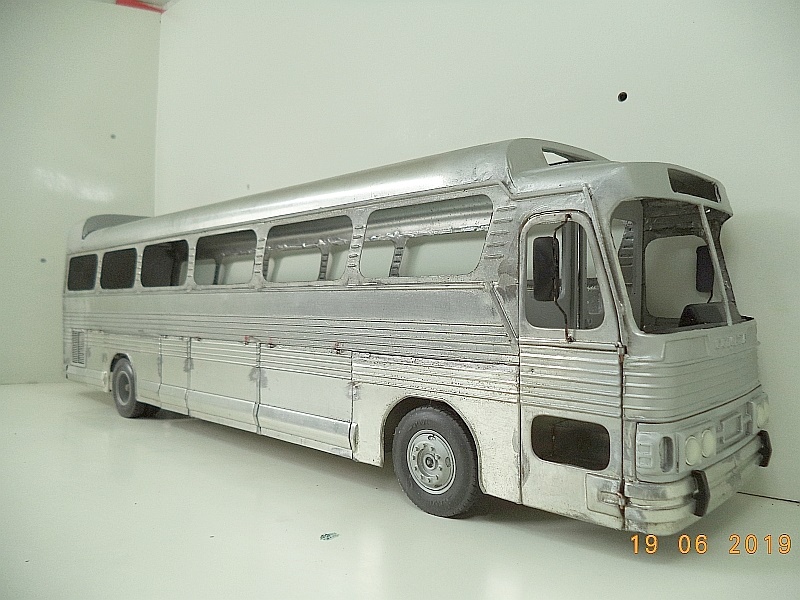

A miniatura do ônibus CMA-SCANIA está, atualmente, sendo trabalhada no nível das janelas. Esta parte ainda não está totalmente detalhada. Desta vez, os trabalhos vão para o nível do teto e, em seguida, voltam para os compartimentos de bagagem e outras partes a serem redetalhadas.



 Comentar
Comentários

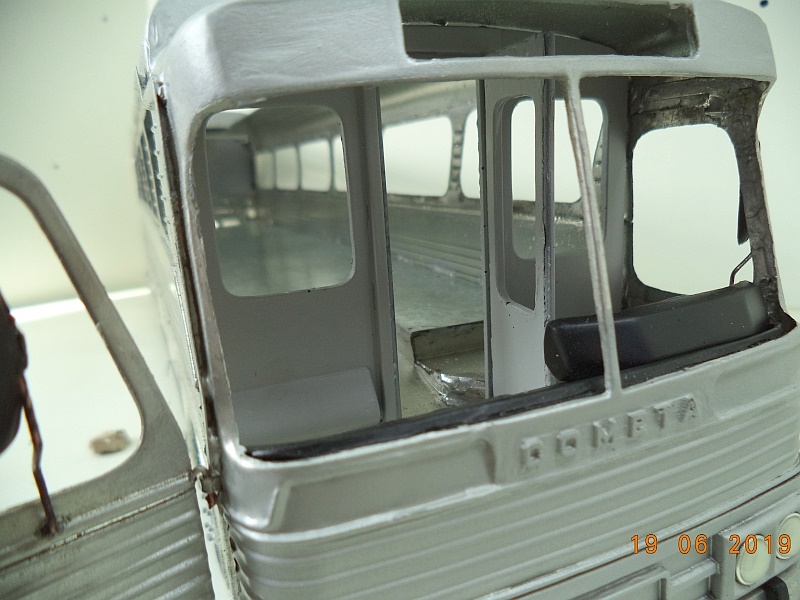

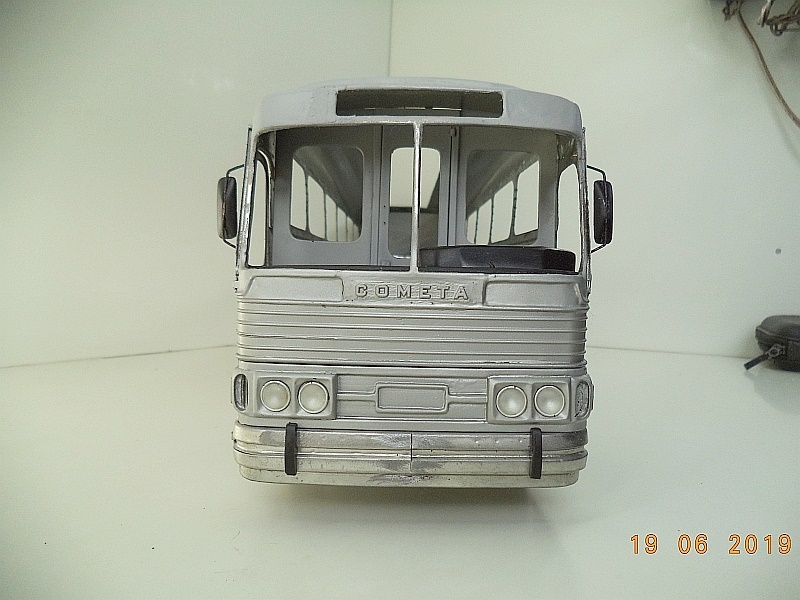

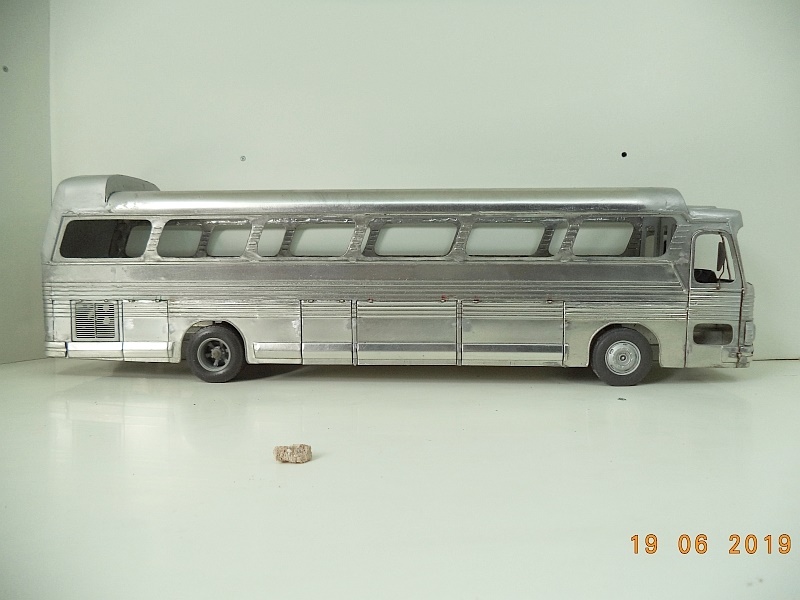

Mais uma atualização. Infelizmente, o protótipo ainda está sem as aberturas dos pára-brisas. Espero que na próxima atualização todos os protótipos dos lados estejam prontos. Pode-se notar que uma janela está faltando. Com esta última janela pode-se ter noção de todo o comprimento do ônibus.



 Comentar
Comentários

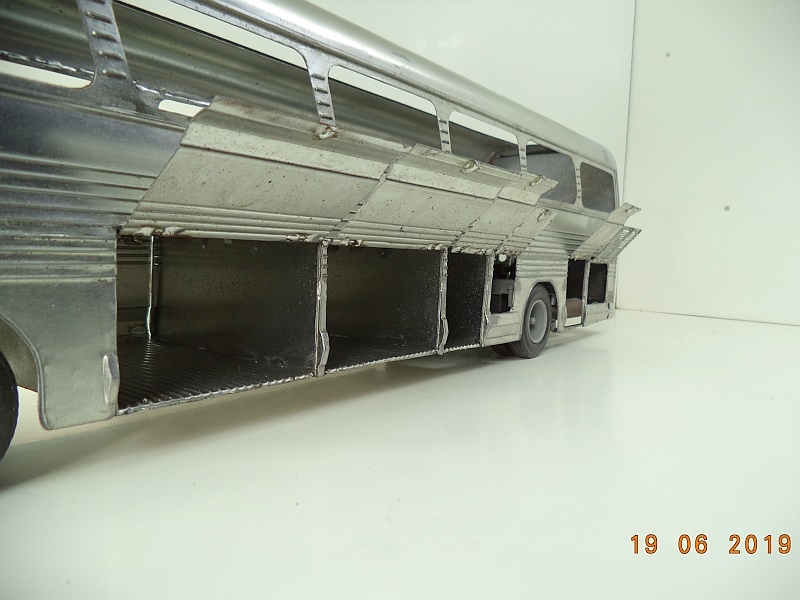

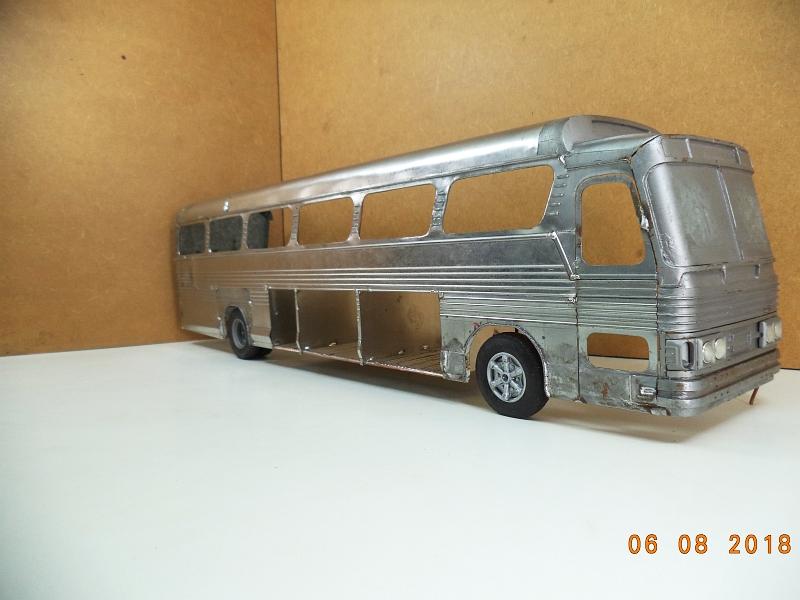

A etapa de dimensionamento e determinação de posição dos compartimentos inferiores está quase no fim. Os bagageiros estão dimensionados, agora outros compartimentos como o de bateria, tanque e motor serão trabalhados. Também foi feito, nesta etapa, o dimensionamento da estrutura lateral do teto e janelas.



 Comentar
Comentários

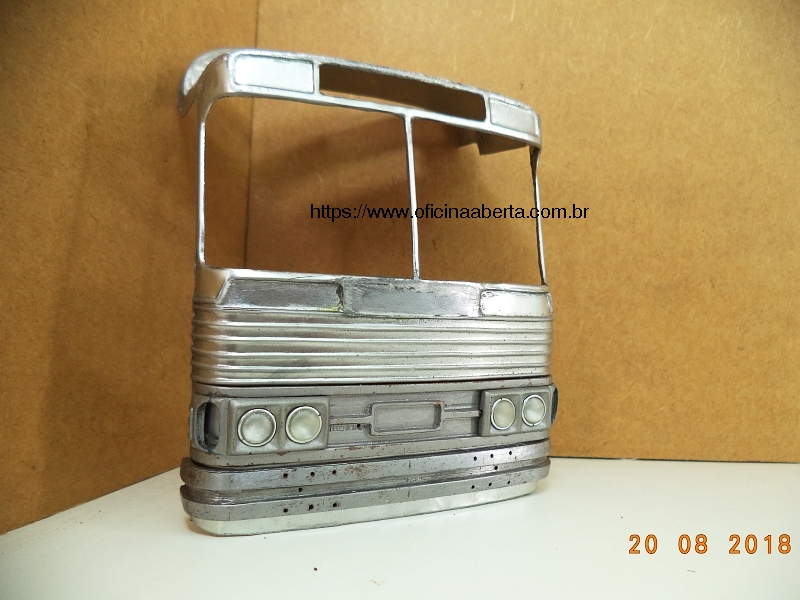

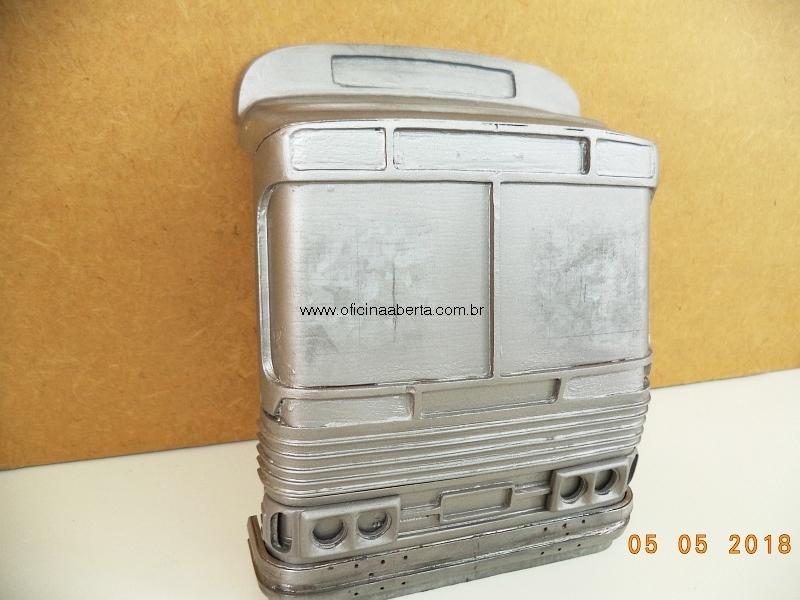

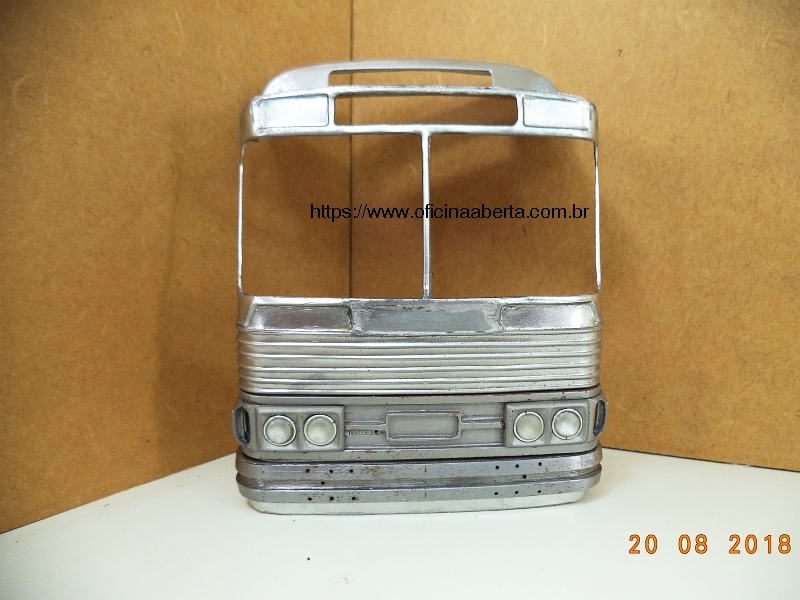

Exceto por algumas correções que ainda devem ser feitas nos moldes, hoje foi estampada a estrutura final da frente do CMA. A área mais escura, onde estão os faróis, ainda não é definitiva.



 Comentar
Comentários

Foto 2 da mesma estampagem.



 Comentar
Comentários




Tem muito para ser mostrado aqui sobre este trabalho e será adicionado assim que for possível.
